一、基本功能

       參數設置：可設置與加工、操作有關的各個控制參數，使加工效果達到優良狀態。

       手動操作：可實現高、低速手動、點動、回程序零、回機械零手脈等操作。

       程序管理：可對當前加工程序進行修改、保存，可對U盤(數據,文本,GM代碼)進行操作。

       自動加工：可實現單段/連續、空運行、暫停等功能。

       示教編程：可使用示教編程或選擇示教

       外部手動：可定義多種外部手動功能，以方便使用

       自由選擇輸入功能：使有限的輸入口，實現各種用戶需求

       特殊的抗干擾處理：各輸入點均進行特殊防干擾處理

       指令豐富：18-20條多功能指令，能滿足您的各種功能需要

              圓弧插補：具有多種編程方式、三個平面的插補，A軸角度跟隨、Z軸螺旋線

              子程序：子程序調用，多可嵌套8層

              中斷：由外部信號中斷當前的運行轉入中斷處理

              隨動：各軸運動的過程中，隨動軸可根據輸入點的狀態獨立運動

              測位停：遇輸入點有效后中止當前程序行的執行

              計數器：可加一、減一、設置、跳轉。大可達10個計數器

              鉆孔循環：可設定任意軸進行鉆孔循環

              擴展子功能：增強、擴展的指令功能，為后續版本擴充功能用

              **附加功能：可設置幾個單軸獨立運行的單軸子功能。

              **特殊功能：可設置幾個單軸獨立運行的單軸子系統。

       運動變量：用于增量運動的變量(每軸一個)，可實現特殊的數據變化

       坐標變量：位置記憶的變量(每軸一個)，可實現位置的恢復

       數據變量：999個可方便編程，且可轉化為數據管理方式

       邏輯變量：有32個邏輯變量，用于復雜的邏輯運算

       邏輯處理：可實現等于、觸發、三與、三或、異或、跳轉、延時等邏輯功能

       外程序：支持999個外程序(子程序調用擴展)

       表達式：可支持加,減,乘,除,模,開方,三角函數等運算

       M復合：20條M復合指令，實現多M加延時的編程

       入控出：某些輸入口直接控制輸出的狀態

       刀偏：有9組刀偏處理，可方便編程

       坐標系：支持9個用戶坐標系，方便編程

       數據模式：適合專機用戶，方便操作

       用戶界面：適合志機定制

       外手動鈕定義：常用控制可通過IO設置定義為外部按鈕

       外接手控盒：點用5個輸入點，可定義28個按鍵的手控盒操作

       手脈操作：可支持有軸選或無軸選的手脈操作

       外部計數器：支持多4個外接AB正交編碼器計數

       IO擴展：通過RS485或Can可擴展多6塊IO擴展板(每塊16入16出)

       支持標準GM代碼讀入

       支持文本代碼文件的讀寫(可用Windows的記事本編寫)

二、硬件資源

       高性能、高速度32位CPU

       液晶顯示器(分辨率:800×480)

       專用運動控制芯片(信號輸出為:5V TTL),6路方向脈沖和共陽端

       輸入/輸出(16+8路光電隔離24V輸入，12+2路光電隔離24V輸出)

       用戶加工程序存儲器(可存儲56個程序),大程序行數2730行

       U盤接口,

觸屏操作

三、技術指標

       小數據單位                     0.001mm

       大數據尺寸                     ±9999.999mm

       快速點位運動限速              8000mm/min (脈沖當量為0.001毫米時)

       高加工速度限速              8000mm/min (脈沖當量為0.001毫米時)

       高脈沖輸出頻率              200KHz

       控制軸數                            2-8軸(X,Y,Z,A,B,C)

       聯動軸數                            直線2-8軸(X,Y,Z,A,B,C)，圓弧(X,Y,Z任意兩軸)

       電子齒輪                            分子(n):1-65535,分母(m):1-65535

四、分類

       JC400-0無軸控制器

       JC400-1單軸運動控制器

       JC400-2二軸運動控制器

       JC400-3三軸運動控制器

       JC400-4四軸運動控制器

       JC400-5五軸運動控制器

       JC400-6六軸運動控制器

       JC401-2二軸運動控制器(+附加功能)

       JC401-3三軸運動控制器(+附加功能)

       JC401-4四軸運動控制器(+附加功能)

       JC401-5五軸運動控制器(+附加功能)

       JC401-6六軸運動控制器(+附加功能)

       JC402-2二軸運動控制器(+附加功能+特殊功能)

       JC402-3三軸運動控制器(+附加功能+特殊功能)

       JC402-4四軸運動控制器(+附加功能+特殊功能)

       JC402-5五軸運動控制器(+附加功能+特殊功能)

       JC402-6六軸運動控制器(+附加功能+特殊功能)

       注：可另購IO擴展板:可擴展16光隔輸入+16光隔輸出

五、按裝尺寸

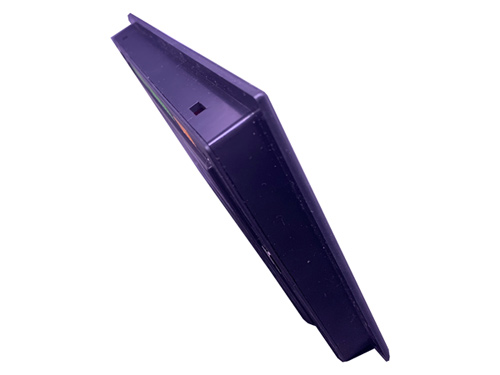

       外形尺寸：長:212毫米，高:152毫米，深度:16.5毫米，邊沿厚度:4毫米

       嵌入孔尺寸：長:198毫米，高:138毫米

六、說明

       上述各類產品外觀及接線定義相同，注意大軸數應滿足您的需求

       附加功能和特殊功能占用系統的軸數，即總和為系統的大軸數

       詳細說明書(PDF)可從資料下載處下載(說明書以六軸為準)JC400-N多軸運動控制器
